摘要：芯片服役过程需承受真空环境、特种气体氛围、通电负载及高低温循环耦合应力，易产生微纳级形变，引发封装失效、焊点脱落等问题。为精准监测芯片时序形变特征，本文分析传统光学测量技术的应用缺陷，引入激光相干3D光学测量（Laser Coherent 3D Optical Measurement）技术，验证其在复杂工况下的检测优势。结果表明，该技术可突破传统设备的工况与精度限制，适配真空腔室极端测试场景，实现芯片高精度、动态、原位形变监测，为芯片可靠性测试提供技术支撑。
1 芯片多场耦合测试工况概述
芯片可靠性高低温实验需搭建多场耦合测试环境，在真空腔室（Vacuum Chamber）内部通入特种工艺气体，同时对芯片施加额定通电负载，模拟其真实服役状态。高低温循环工况会使芯片封装材料、硅基底因热膨胀系数（CTE）差异产生周期性应力，叠加通电焦耳热、气体腐蚀效应，引发随时间累积的微纳形变，是评估芯片长期服役稳定性的核心测试场景，而高精度形变监测是实验数据精准性的关键。
2 传统光学测量技术缺陷分析
当前主流传统测量技术存在明显应用短板，无法适配复杂真空测试工况。常规光学测量手段无法穿透真空腔室防护玻璃，难以实现腔体内样品直接检测。可穿透玻璃的点光谱测量（Point Spectroscopy）技术仅支持单点取样检测，无面阵扫描能力。
在高低温加热工况下，芯片易产生微小抖动与位移偏移，单点测量名义上为原位检测，实际存在位置偏差，导致监测数据浮动量大、重复性差。同时，该技术对被测芯片表面一致性要求严苛，容错率极低。此外，传统微纳高精密测量设备工作距离过小，严重限制真空可靠性测试腔室的结构设计与工况适配性，难以满足工业化测试需求。
3 激光相干3D光学测量技术优势
激光相干3D光学测量技术可有效弥补传统技术短板，适配芯片极端工况形变监测。该技术具备高精度检测能力，重复精度可达0.5μm，最小绝对台阶分辨率低于2μm，可精准捕捉微纳级形变特征。同时其工作距离最大可达120mm，大幅放宽真空腔室的结构设计限制，适配各类规格测试腔体。
针对高温测试场景，该技术搭载循环水镜头冷却技术，可稳定适配500℃高温极端工况，保障高温环境下测量精度。依托旋转内窥镜技术，可解决狭窄腔体空间的探测难题，适配紧凑型真空测试设备。此外，其搭载的超窄激光波段技术，可实现400m距离下的微米级动态形变实时监控，满足长距离、动态、时序化的芯片形变监测需求，有效规避抖动、位移带来的测量误差。
（可靠性测试图片涉及客户应用机密，无法提供，如需技术沟通留言联络）
4 激光相干 3D 光学轮廓仪概述
（一）工作原理

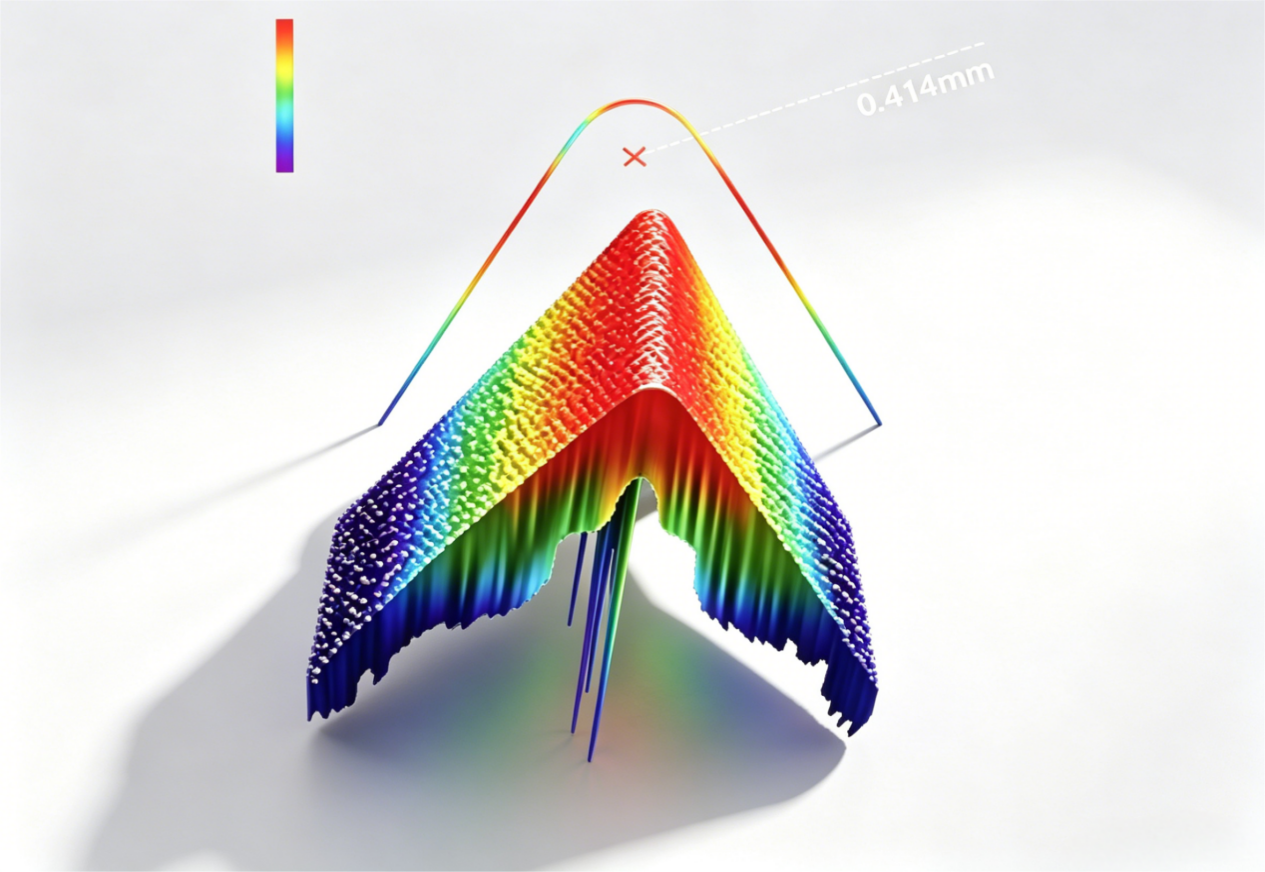

高稳定相干光源（High-Stability Coherent Light Source）经分光系统（Beam Splitting System）分为参考光（Reference Light）与探测光（Detection Light）；探测光垂直照射被测工件（Workpiece），适配深孔、凹槽、异形型腔等复杂结构；光束反射后形成干涉信号（Interference Signal），系统通过专用算法解析数据，逆向重构工件三维形貌（3D Morphology）与分层深度，实现无死角高精度检测。
（二）核心技术与性能优势

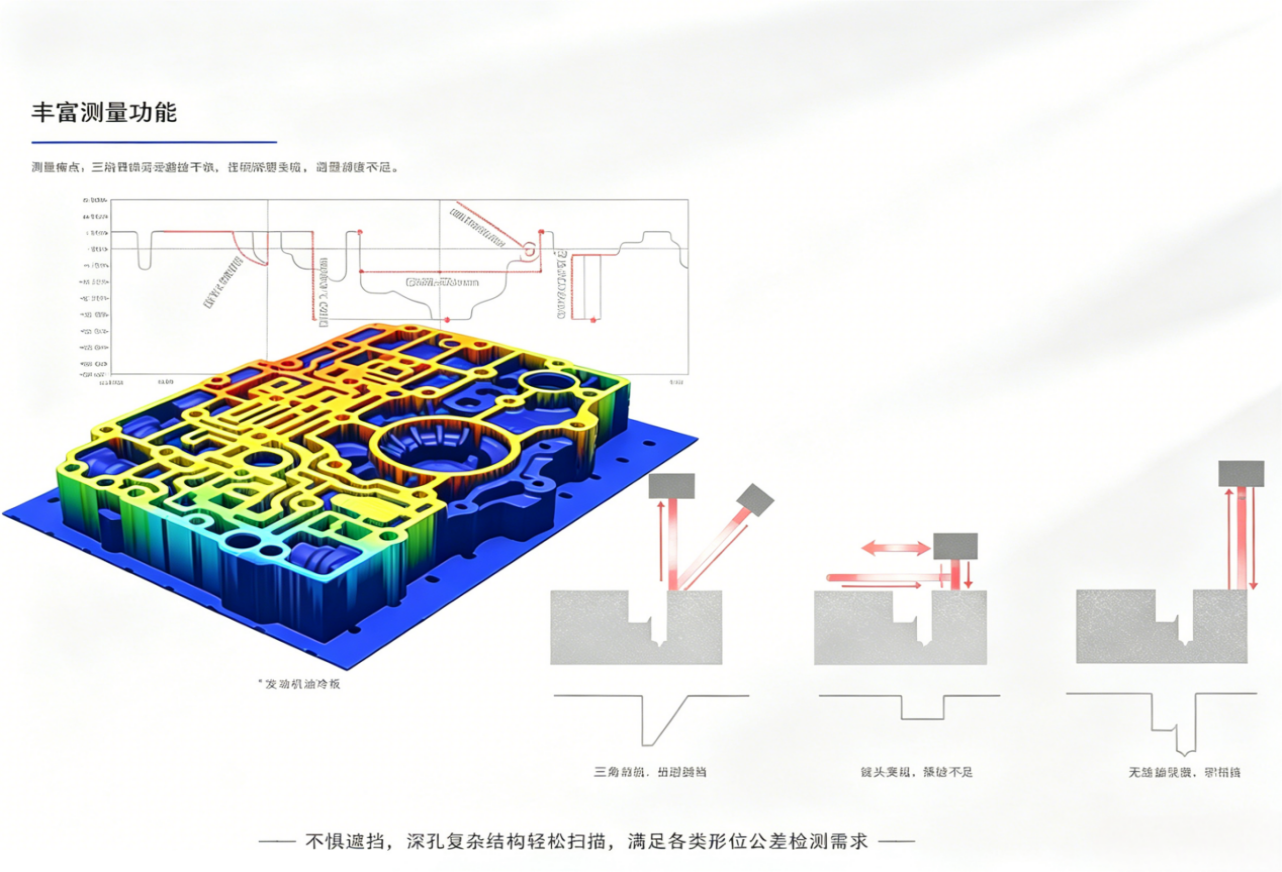

同轴垂直落射技术（Coaxial Vertical Episcopic Technology），零盲区检测

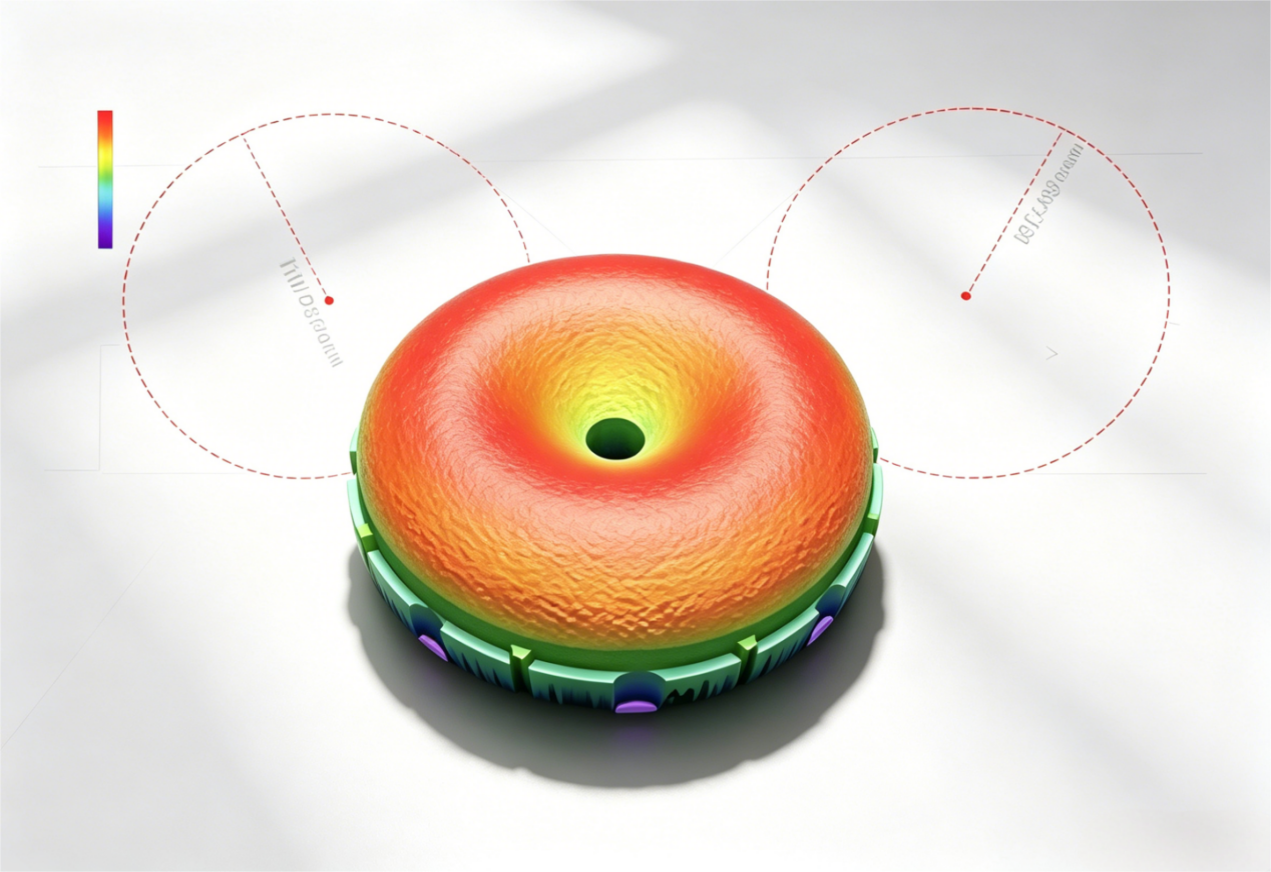

传统三角光学扫描（Triangular Optical Scanning）易产生光线遮挡、阴影盲区；激光共聚焦（Laser Confocal Microscopy, LCM）、景深合成成像（Depth of Field Synthesis Imaging）存在景深不足问题，无法完成高深径比深孔全尺寸检测。同时，弧面检测的斜面效应、钝化 R 值（Passivation R-Value）手动拾取等问题，也会导致测量精度偏低。弧面检测存在斜面效应，成像失真，无法还原工件真实形貌；钝化 R 值（Passivation R-Value）依靠人工拾取，重复测量精度偏低，不满足量产标准。
传统设备分辨率不足，复杂结构三维形貌数据偏差较大。
大纵深 + 高精度，突破传统设备局限
设备最大扫描深度（Maximum Scanning Depth） 可达 130mm，Z 轴测量精度（Measurement Accuracy） 为 ±2μm，兼顾大测量行程（Large Measurement Stroke）与纳米级分辨率，可应对高深径比深孔、半导体器件熔深等严苛检测场景，解决传统设备 “大纵深与高精度无法兼顾” 的痛点。
一体化多功能检测，提升量产效率
集成多维测量算法（Multi-Dimensional Measurement Algorithm），单次装夹即可同步完成孔深、高度、平面度、倾角、圆弧 R 角等形位公差（Form and Position Tolerance）检测，无需重复定位。设备检测稳定性与重复性优异，适配工业量产、半导体批量检测场景，有效提升检测效率、降低人力成本（Labor Cost）。
