摘要
散热板翅片（heat dissipation plate fin）是新能源热管理系统、工业散热设备的核心零部件，翅片开窗角度（fin opening angle）直接决定散热流体流通效率与整体散热性能。现阶段行业主流仍采用喷粉预处理结合传统结构光3D扫描方式完成翅片角度检测，该检测方案存在测量误差大、重复性差、人为干扰显著等缺陷。本文分析传统三角结构光（triangular structured light）测量技术检测高反光金属翅片的成像失真机理，验证喷粉工艺对开窗角度检测精度的负面影响，同时引入激光相干3D光学轮廓仪（laser coherence 3D optical profiler）开展无喷粉检测试验。结果表明：传统喷粉检测方案重复性误差可达5°-6°，相对测量误差超过30%；激光相干检测技术可实现免喷粉无损测量，达到亚微米级检测精度，搭配批量化模板检测功能可大幅提升工件检测效率，有效解决行业现有检测痛点，适配上下游产线协同检测需求。
关键词：散热板翅片；开窗角度；结构光扫描；激光相干测量；无喷粉检测
1 传统翅片开窗角度检测原理及痛点
金属散热板翅片表面具备极强镜面反光特性，早期行业普遍采用三角结构光测量仪器（triangular structured light measuring instrument）开展翅片三维形貌与开窗角度检测。传统结构光检测依靠投射光栅条纹采集工件表面形貌数据，高反光金属翅片会造成光线反射紊乱、条纹成像畸变，最终引发三维点云数据失真，无法直接完成精准角度测算。
为规避反光带来的扫描失真问题，行业长期采用喷粉预处理方案，即在翅片表面均匀喷涂哑光粉末，弱化工件表面反光效应，保障结构光设备能够正常采集完整点云数据。该方案操作门槛低、设备兼容性强，因此被绝大多数中小散热零部件生产企业沿用至今，但随着高端散热器件精度要求持续提升，喷粉检测工艺的固有缺陷逐步暴露。
2 喷粉预处理检测方案的误差根源分析
本次对照试验针对开窗角度标称值15°的标准散热翅片开展重复性检测，试验证实喷粉工艺无法实现稳定精准检测，核心误差来源分为两点。第一，粉末颗粒尺寸与喷涂均匀性无直接关联，操作人员喷涂手法、喷涂距离、喷涂时长均会造成翅片表面粉末层厚薄不均，形成不规则微观凹凸结构，改变翅片原始表面形貌。第二，粉末造成的表面微观形变会干扰结构光点云采集精度，直接引发开窗角度检测随机误差。
重复性测试数据显示，同一标准翅片多次检测结果偏差可达3°-5°，相对于22°的标准开窗角度，相对测量误差浮动值高达25%。该误差水平完全无法满足高端散热零部件的精密检测要求，且检测结果高度依赖操作人员喷涂经验，人为干扰因素占据主导，检测数据不具备可追溯性与参考性。
目前大量已采购三角结构光测量设备的下游生产企业，无法匹配上游主机厂精密检测标准，产线检测数据无法互通，上下游检测体系割裂，行业产线协同检测难题难以依靠传统设备优化解决。
3 基于激光相干原理的无喷粉高精度检测方案
本文采用激光相干3D光学轮廓仪（laser coherence 3D optical profiler），依托激光相干测量原理替代传统结构光成像原理，从源头规避金属反光与喷粉工艺带来的检测误差。该技术无需对高反光翅片进行任何喷粉、磨砂等表面预处理，可直接采集工件原始三维形貌数据，检测精度达到亚微米级别，完全满足精密翅片开窗角度的检测公差要求。
同时设备搭载批量化模版检测功能，可提前录入标准翅片检测程序，实现同规格工件一键自动化检测，省去人工喷粉、擦拭清洁、参数反复调试等工序，大幅缩短单件检测时长，适配工业化大批量在线检测场景。
4 激光相干光学 3D 轮廓仪（Laser Coherent Optical 3D Profiler）解决方案
该设备基于迈克尔逊激光干涉（Michelson Laser Interference）原理搭建非接触式精密测量系统，主要应用于高深径比深孔、复杂型腔、半导体器件等检测场景，有效突破传统光学测量的多项局限。
（一）工作原理
高稳定相干光源经分光系统分为参考光与探测光，探测光垂直入射被测工件表面，反射后形成干涉信号。系统通过专用算法解析干涉波形数据，逆向重构工件三维形貌与分层深度，实现无死角高精度检测。
（二）核心技术优势
同轴垂直落射（Coaxial Vertical Illumination），零盲区检测

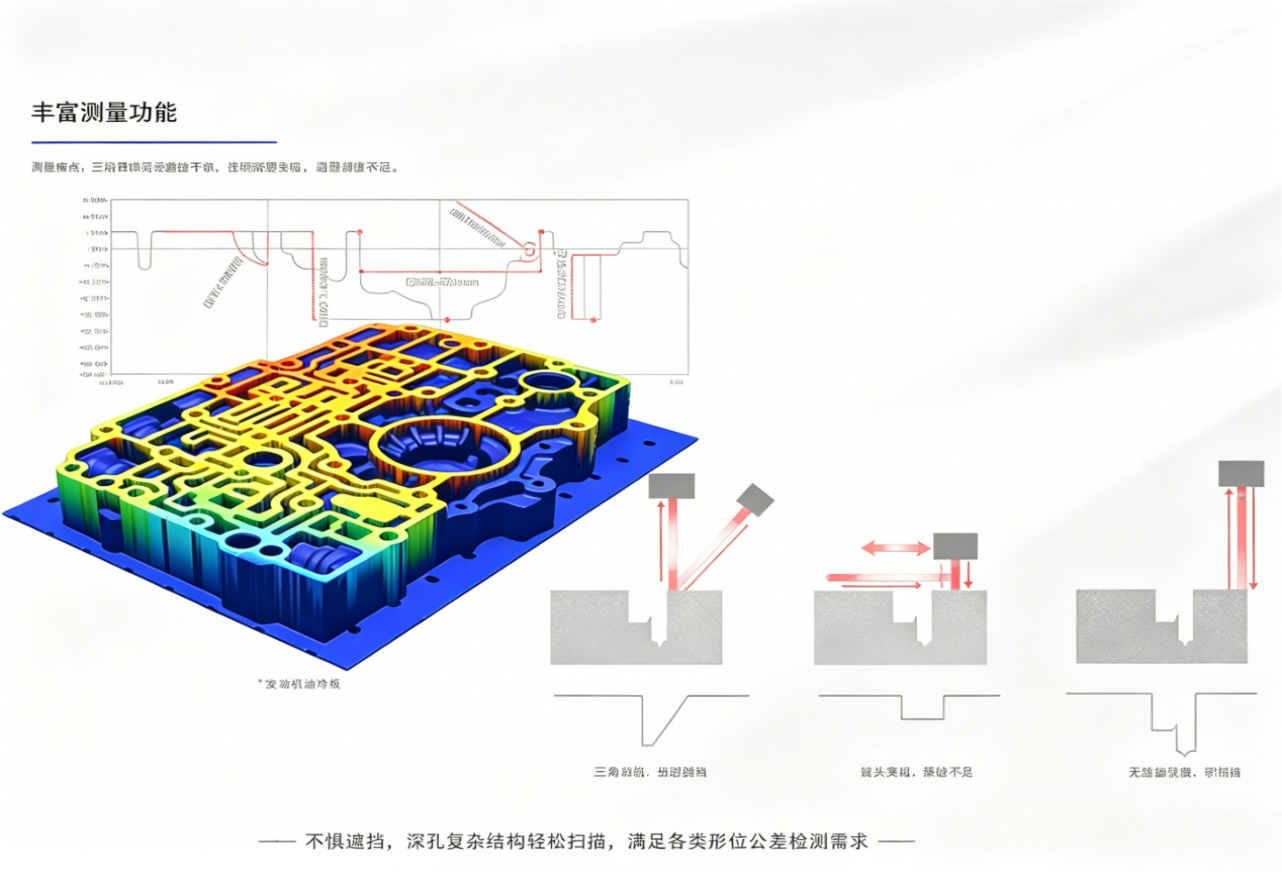

采用同轴垂直落射技术，解决传统三角光学扫描的光线遮挡、阴影盲区问题，改善弧面、斜面成像偏差，完整采集深孔、窄槽、异形型腔的形貌数据。针对钝化 R 值测量，摒弃人工拾取模式，提升重复测量精度，满足工业量产要求。补充难点解析（针对角度及钝化值R测量）：
弧面检测存在斜面效应（Inclined Plane Effect），导致三维成像效果不佳，无法精准还原工件真实形貌；

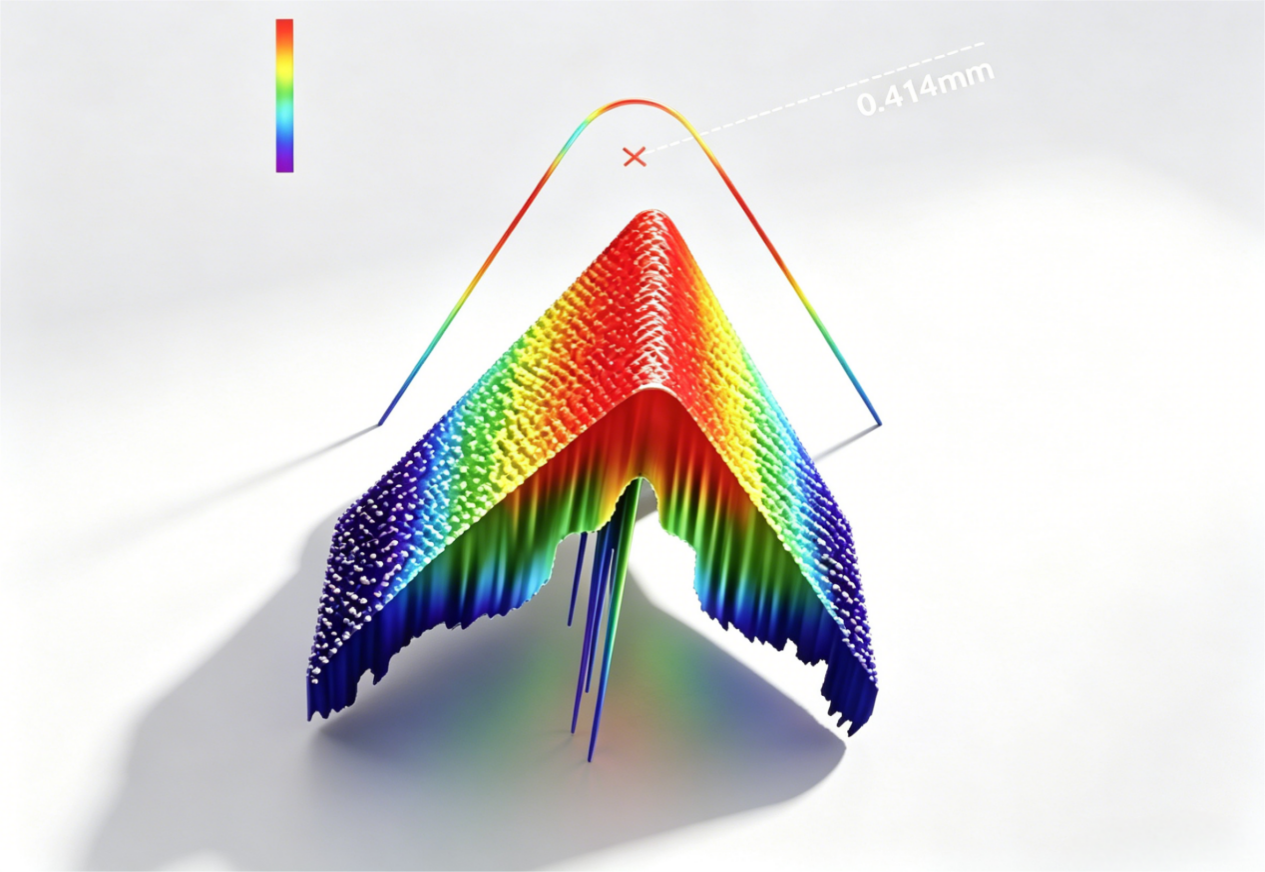

钝化R值（Passivation R-Value）依赖手动拾取，重复测量精度（Repeat Measurement Accuracy）低，不符合工业量产检测标准；
传统设备分辨率（Resolution）偏低，难以还原弧面等复杂结构的完整三维形貌，数据偏差较大。
大纵深 + 高精度兼容
设备最大扫描深度 130 mm，测量精度可达，可应对 30:1 高深径比深孔、半导体熔深等严苛检测场景，解决传统设备 “大纵深与高精度无法兼顾” 的行业痛点。
一体化多功能，检测效率高

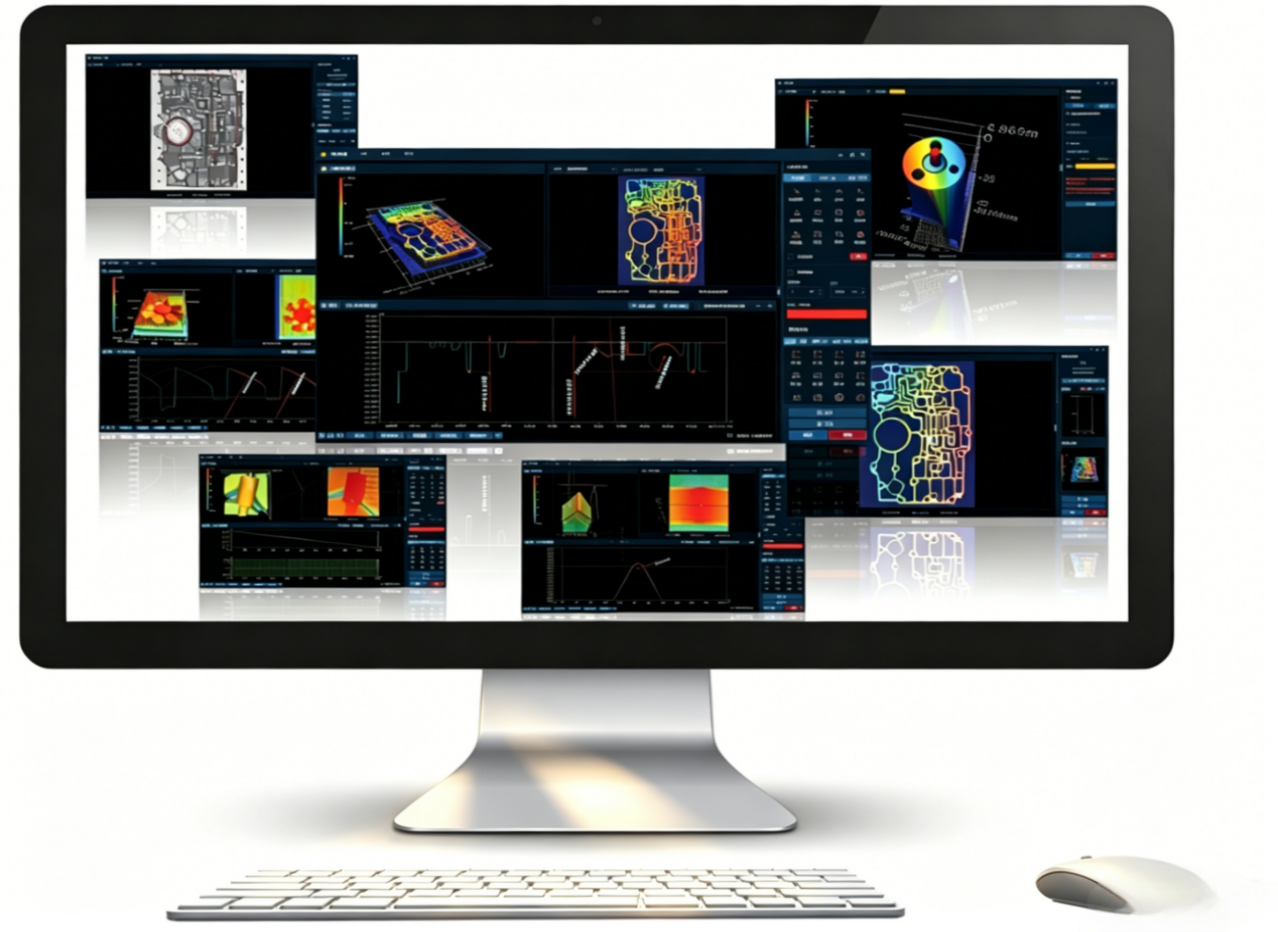

集成多维测量算法，单次装夹即可同步完成孔深、高度、平面度（Flatness）、倾角、圆弧 R 角等多项形位公差检测，无需重复定位。设备检测稳定性与重复性优异，适配大批量工业检测，可有效降低人力成本。
