摘要

CMOS摄像头模组（CMOS Camera Module）板上芯片封装（Chip On Board, COB）感光芯片的平面度是影响模组成像质量、对焦精度及可靠性的核心尺寸指标，行业主流管控标准为平面度误差≤5 μm。目前行业头部企业普遍采用日本的结构光3D光学轮廓仪完成检测工作，但现场检测普遍存在认知误区，过度信赖设备0.4 μm的重复测量精度，忽视±2.5 μm的测量准确度误差，极易导致产品误判、品质管控失效。本文通过剖析现有结构光检测设备的精度缺陷、行业应用弊端及供应链溯源问题，引入激光相干测量技术，验证其可穿透保护玻璃（Cover Glass, CG）实现COB感光芯片平面度精准检测，且可完成腔室加热状态下芯片热形变实时监测，为高端CMOS模组精密检测与可靠性测试提供全新技术方案。

1 现有3D轮廓测量设备的精度认知误区

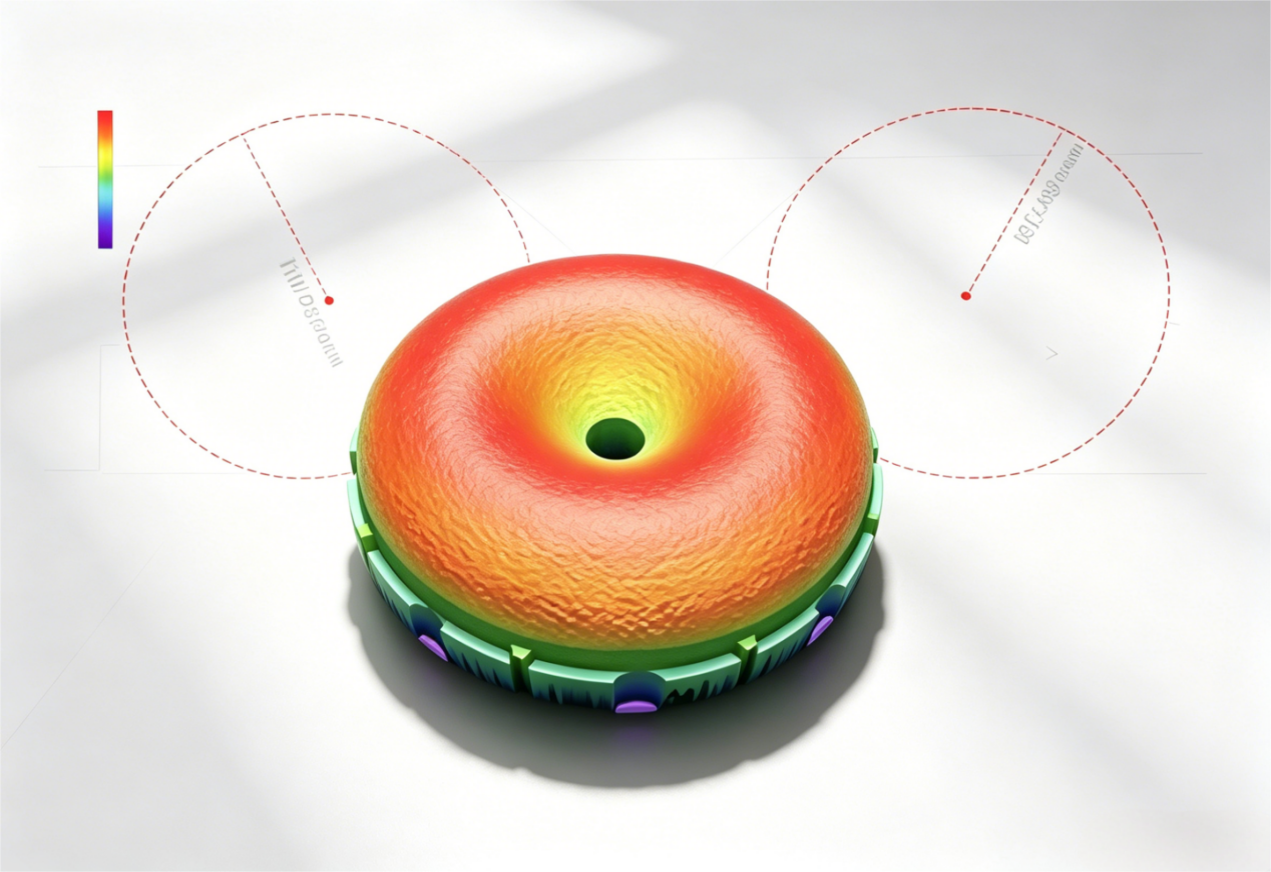

在CMOS COB封装制程中，平面度检测是关键质控工序，直接决定芯片贴合精度与成像稳定性。当前行业通用的结构光3D轮廓仪，具备0.4 μm的超高重复测量精度，多次测量同一测点的数据离散度极小，设备输出的3D热力图可直观呈现芯片表面凹凸形貌，因此被绝大多数企业认定为高精度检测设备。但行业普遍混淆了重复性与测量准确度的核心概念，形成严重的检测认知偏差。

重复性仅反映设备短期测量数据的稳定性，无法表征测量结果与真实数值的偏差，而测量准确度（示值精度）才是决定检测可靠性的核心指标。该设备官方标称测量准确度为±2.5 μm，该系统固有误差占5 μm行业管控阈值的50%，误差占比极高。在实际生产中，设备检测合格的产品，真实平面度可能远超管控标准，引发隐性品质不良；设备判定超差的产品，也可能为合格良品，造成生产资源浪费，单纯依靠热力图形貌趋势判定品质，完全无法规避系统误差带来的检测风险。

2 行业检测标准固化的溯源弊端

目前行业明知结构光设备存在精度短板，却仍普遍沿用该检测方案，核心原因源于终端客户指定的设备准入标准，形成了固化的行业技术壁垒与供应链困境。终端客户早期设备评估时，CMOS COB芯片平面度管控精度要求较低，原有设备精度可满足彼时生产需求。随着消费电子、车载影像领域对摄像头模组精度要求持续升级，5 μm的严苛管控标准逐步普及，但终端评估标准未同步更新，导致下游生产企业被迫沿用精度不足的进口设备。

国内来料质量控制（Incoming Quality Control, IQC）部门普遍缺乏技术话语权，无法对不合理的老旧检测标准提出优化与否决，只能被动遵从上游终端客户的既定要求。同时，进口仪器厂商依托终端标准溯源的垄断优势，牢牢掌控定价权，国内模组企业陷入设备选型被动、采购议价权缺失的困境，严重制约了行业精密质控技术的迭代升级。

3 激光相干测量技术的检测优势与应用价值

激光相干测量技术（Laser Coherent Measurement Technology）基于激光干涉原理，利用相干光束的光程差变化解算被测表面形貌参数，突破了传统结构光检测的技术局限，适配高端CMOS COB芯片的精密检测需求。该技术最大核心优势为可穿透CG盖板玻璃，精准采集下层COB感光芯片的真实平面度数据，规避了盖板玻璃的光学干扰，解决了传统设备无法穿透透明介质检测的痛点。

除此之外，激光相干测量技术具备实时动态监测能力，可在芯片腔室加热的可靠性测试过程中，全程追踪芯片热形变变化数据，精准捕捉温度变化引发的微小平面度偏移，实现静态平面度检测与动态可靠性测试的一体化落地。相较于传统结构光设备，该技术测量精度更高、抗干扰能力更强，可完全满足5 μm及以下的严苛平面度管控需求，破解了行业长期存在的检测精度不足、误判率高的行业难题。

4 激光相干光学 3D 轮廓仪（Laser Coherent Optical 3D Profiler）解决方案

该设备基于迈克尔逊激光干涉（Michelson Laser Interference）原理搭建非接触式精密测量系统，主要应用于高深径比深孔、复杂型腔、半导体器件等检测场景，有效突破传统光学测量的多项局限。

（一）工作原理

高稳定相干光源经分光系统分为参考光与探测光，探测光垂直入射被测工件表面，反射后形成干涉信号。系统通过专用算法解析干涉波形数据，逆向重构工件三维形貌与分层深度，实现无死角高精度检测。

（二）核心技术优势

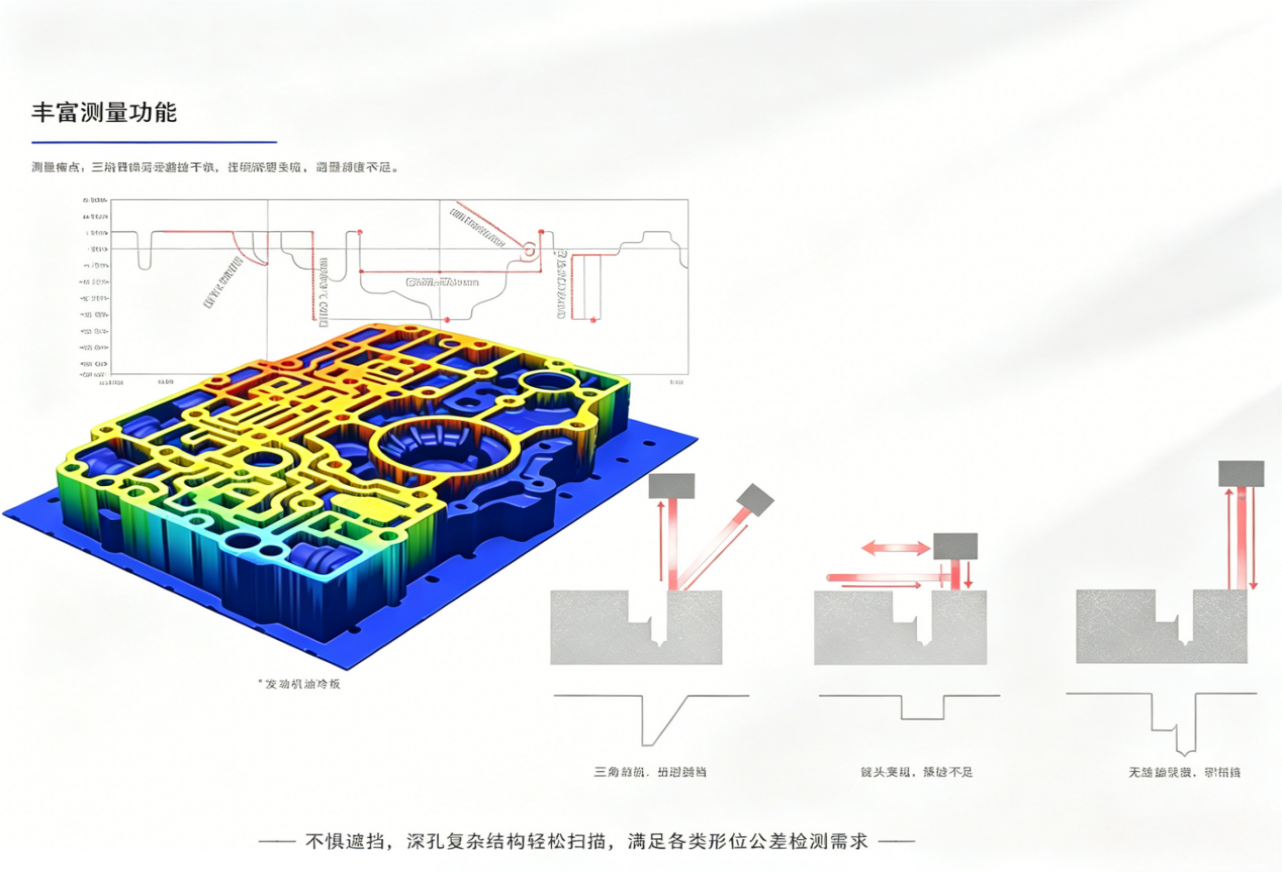

同轴垂直落射（Coaxial Vertical Illumination），零盲区检测

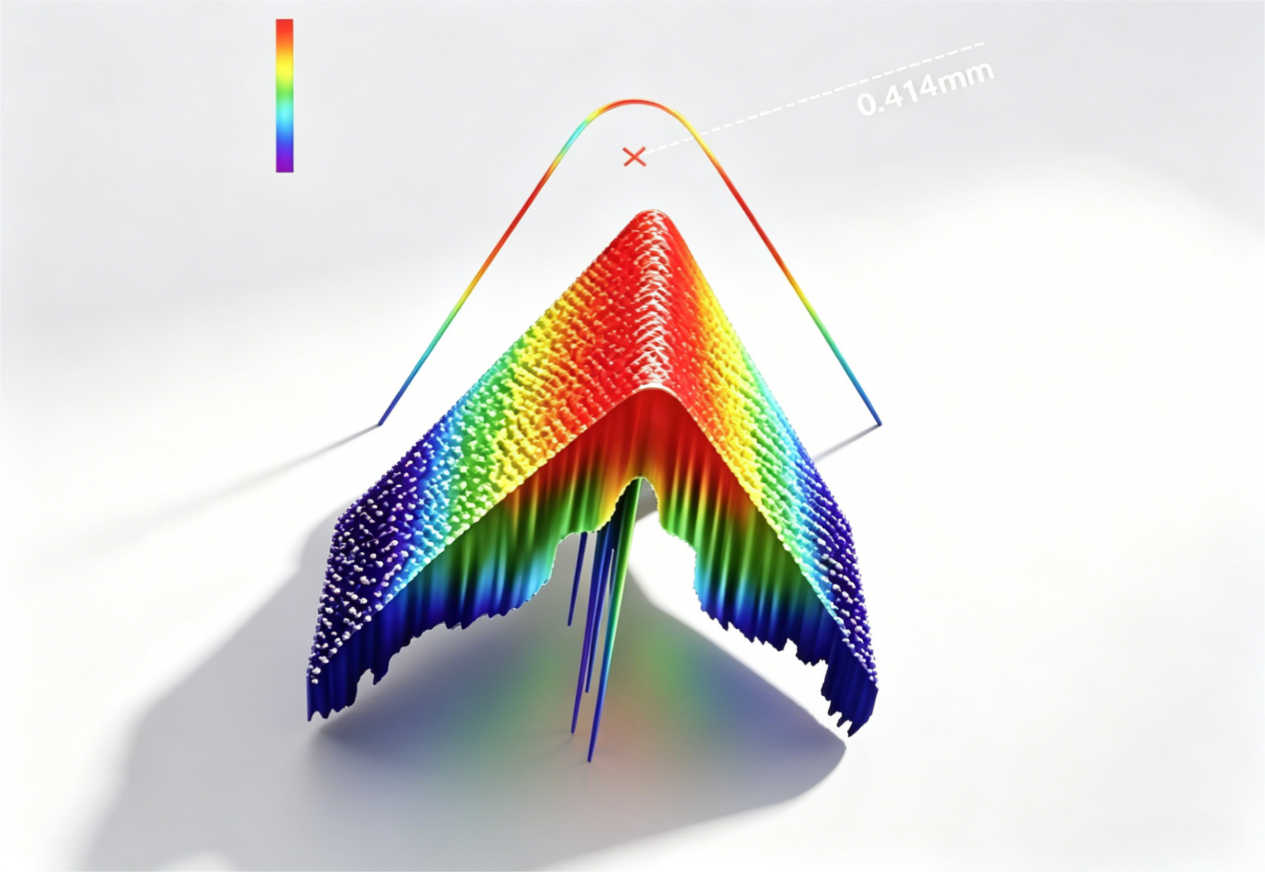

采用同轴垂直落射技术，解决传统三角光学扫描的光线遮挡、阴影盲区问题，改善弧面、斜面成像偏差，完整采集深孔、窄槽、异形型腔的形貌数据。针对钝化 R 值测量，摒弃人工拾取模式，提升重复测量精度，满足工业量产要求。补充难点解析（针对角度及钝化值R测量）：

弧面检测存在斜面效应（Inclined Plane Effect），导致三维成像效果不佳，无法精准还原工件真实形貌；

钝化R值（Passivation R-Value）依赖手动拾取，重复测量精度（Repeat Measurement Accuracy）低，不符合工业量产检测标准；

传统设备分辨率（Resolution）偏低，难以还原弧面等复杂结构的完整三维形貌，数据偏差较大。

大纵深 + 高精度兼容

设备最大扫描深度 130 mm，测量精度可达，可应对 30:1 高深径比深孔、半导体熔深等严苛检测场景，解决传统设备 “大纵深与高精度无法兼顾” 的行业痛点。

一体化多功能，检测效率高

集成多维测量算法，单次装夹即可同步完成孔深、高度、平面度（Flatness）、倾角、圆弧 R 角等多项形位公差检测，无需重复定位。设备检测稳定性与重复性优异，适配大批量工业检测，可有效降低人力成本。
