叠层陶瓷电容（Multi-layer Ceramic Capacitor, MLCC）是电子元器件领域的核心基础器件，广泛应用于消费电子、新能源汽车、精密工控及航空航天等领域。银浆电极作为MLCC实现导电导通与外部焊接的关键功能结构，其厚度精度与均匀性直接决定器件电学性能、结构稳定性与长期服役可靠性，是MLCC精密制造过程中核心质控指标。当前行业主流的银浆厚度检测方式包含探针式轮廓仪、激光共聚焦3D显微镜、白光干涉仪三类，受测量原理与硬件结构限制，各类传统设备均存在明显技术短板，无法兼顾无损检测、测量精度与量产效率需求。本文立足于MLCC工业化生产场景，阐述银浆厚度精准测量的工艺重要性，系统剖析现有测量技术的各类缺陷，引入激光相干3D光学轮廓测量新技术，对比论证其技术优势。结果表明，新型激光相干测量技术可有效解决传统设备样品损伤、视野受限、拼接误差、数据失真、精度过剩等问题，具备高精度、大视野、高效率、无损检测的综合优势，可有效适配高端MLCC精细化、规模化量产质控需求。

关键词

叠层陶瓷电容；银浆厚度；精密测量；光学轮廓检测；工艺质控

1 MLCC银浆厚度测量的工艺重要性

在MLCC成套生产工艺中，银浆印刷与烧结工艺直接决定电极成型质量，而银浆厚度是管控电极成型品质的核心参数，对器件整体性能与量产良率起到决定性作用。从电气性能维度来看，银浆电极承担层间导通、电流传输与端头焊接的核心功能，若银浆厚度偏小，电极有效导电截面积缩减，会直接导致器件等效串联电阻增大、耐电流能力下降，设备运行中易出现发热超标、介质击穿、电极断路等失效问题；若银浆厚度偏大，烧结过程中层间应力失衡，极易引发电容本体翘曲、分层、开裂等结构缺陷，同时造成产品容值偏移、外观尺寸超差，严重影响产品精度。

从量产质控与可靠性维度分析，银浆厚度分布不均会造成MLCC单体内电场集中，大幅降低器件耐压性能与循环使用寿命，导致批次产品性能离散度增大、一致性变差，无法满足高端精密电子设备的严苛使用标准。MLCC银浆电极整体处于微米级厚度区间，对检测手段的无损性、精度稳定性、环境适配性要求极高，因此建立一套精准、稳定、高效的厚度测量体系，是优化印刷烧结工艺、降低产品不良率、实现批量产品性能统一的核心保障，对MLCC精密制造升级具有重要意义。

2 现有银浆厚度测量方法存在的技术问题

目前国内MLCC生产企业量产质控环节，主要采用探针式轮廓仪、激光共聚焦3D显微镜、白光干涉仪三种设备开展银浆厚度检测。受测量原理、硬件结构与适配场景限制，三类传统设备均存在无法规避的技术缺陷，难以适配高端MLCC微米级银浆的精密检测需求，具体问题如下。

探针式轮廓仪（Contact Profilometer）属于传统接触式检测设备，核心短板为易损伤样品、检测稳定性差。该设备依靠硬质探针与样品表面物理接触采集数据，而MLCC未烧结银浆质地柔软、表层多孔疏松，接触式扫描极易造成电极表面划伤、涂层破损，导致良品报废，无法适用于批量无损抽检。同时，银浆粗糙的微观表面会持续磨损探针针头，造成探针形变、测力偏移，引发测量数据持续漂移，设备需频繁校准、更换配件，不仅增加生产成本，还导致检测重复性差、系统误差偏大，无法满足精密工艺管控要求。

激光共聚焦3D显微镜（Laser Confocal Microscope）是当前行业应用最广泛的折中检测方案，主要存在视野狭小、拼接误差大、检测效率低下的问题。该设备低倍物镜存在严重镜头畸变，测量精度无法达标，行业只能采用20倍以上高倍物镜（400倍放大倍率）检测，有效测量视野仅0.6mm，无法覆盖MLCC电极全域。针对常规检测区域，设备需依托步进电机电动平台完成多点拼接测量，但步进电机存在数微米固有机械误差，拼接过程易出现位置偏移、轮廓断层，造成厚度测量数据失真。同时，多点拼接检测流程繁琐、耗时较长，检测效率极低，完全无法适配工业化大批量、高效率的产线质控节奏。

白光干涉仪（White Light Interferometer, WLI）具备亚纳米级超高精度，但场景适配性极差，存在数据失效、精度过剩的问题。MLCC检测区域同时存在粗糙银浆表层与光滑陶瓷基底两种差异化反射界面，二者反射率、平整度差异显著，会严重干扰干涉条纹采集与信号解析，频繁出现3D形貌烂面、数据缺失、轮廓畸变等问题，有效检测合格率偏低。与此同时，该设备亚纳米级的超高精度针对微米级银浆检测存在严重精度过剩，硬件资源浪费严重，设备投入与运维成本高，量产检测性价比极低。

3 激光相干3D光学轮廓测量技术应用优势

激光相干3D光学轮廓测量技术（Laser Coherent 3D Optical Profilometry）基于光学相干扫描干涉原理，彻底突破传统检测设备的技术瓶颈，完美适配MLCC银浆厚度的量产精密检测场景。该技术采用非接触式光学测量模式，无需与样品表面接触，从根源上杜绝了银浆涂层划伤、样品破损等问题，可实现良品无损检测，适配批量抽检与全域检测需求。

在检测性能层面，该技术实现了精度、视野与效率的全方位升级。其独特的光学相干成像机制可稳定保持纳米级测量精度，完全覆盖MLCC微米级银浆厚度的检测公差，测量数据精准、重复性优异。同时，该技术打破了传统精密设备小视野的局限，支持厘米级超大视野全域扫描，无需依托步进电机平台多点拼接，彻底消除机械位移带来的测量误差。设备对焦便捷、成像速度快，可实现1s单样品全幅扫描，相较于传统设备检测效率大幅提升，解决了传统精密仪器操作复杂、视野受限、检测低效的行业痛点，高度适配MLCC规模化量产的质控需求。

4 激光相干 3D 光学轮廓仪概述

激光相干 3D 光学轮廓仪（Laser Coherent 3D Optical Profilometer）基于白光干涉（White Light Interferometry） 与迈克尔逊激光干涉原理（Michelson Laser Interference Principle），采用非接触式无损检测（Non-Contact Precision Measurement） 模式。

（一）工作原理

高稳定相干光源（High-Stability Coherent Light Source）经分光系统（Beam Splitting System）分为参考光（Reference Light）与探测光（Detection Light）；探测光垂直照射被测工件（Workpiece），适配深孔、凹槽、异形型腔等复杂结构；光束反射后形成干涉信号（Interference Signal），系统通过专用算法解析数据，逆向重构工件三维形貌（3D Morphology）与分层深度，实现无死角高精度检测。

（二）核心技术与性能优势

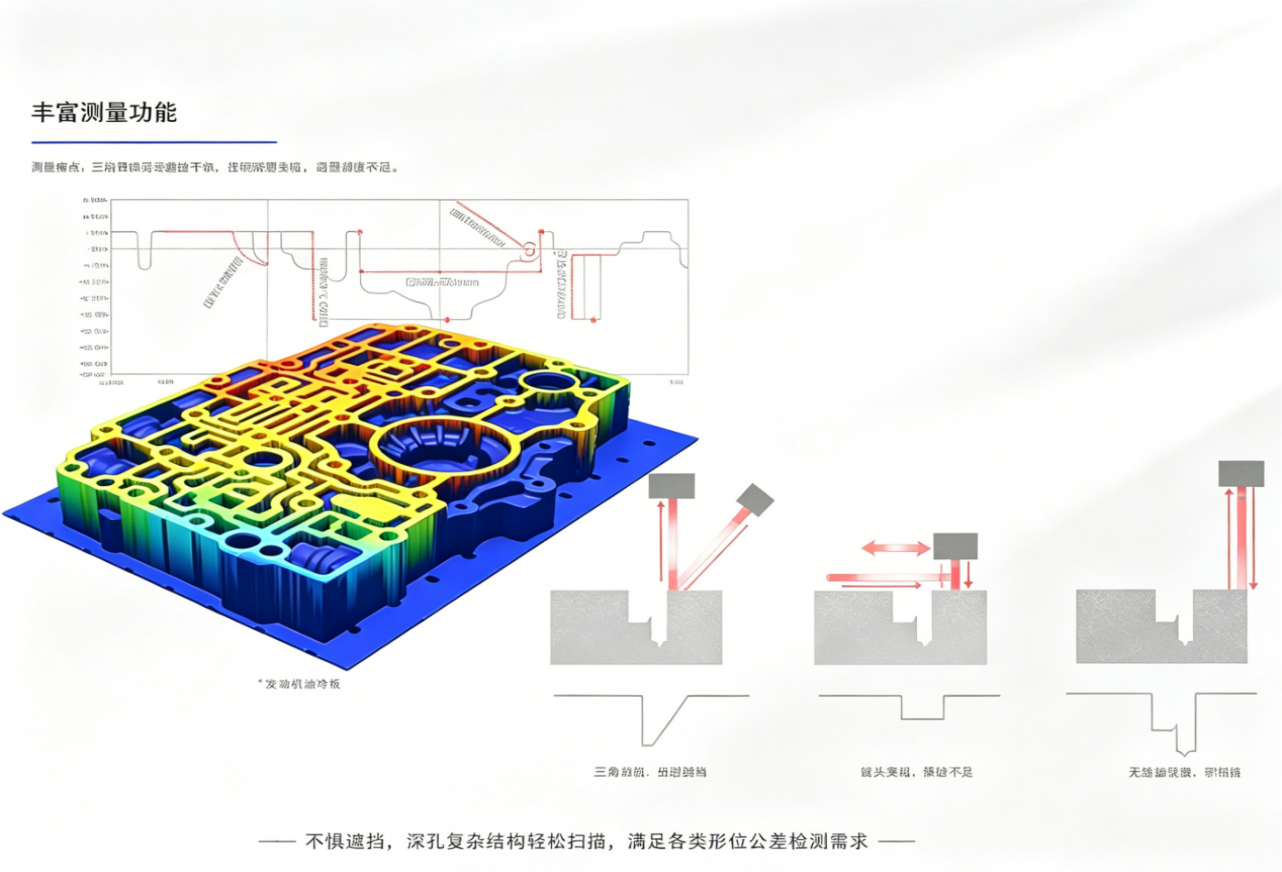

同轴垂直落射技术（Coaxial Vertical Episcopic Technology），零盲区检测

传统三角光学扫描（Triangular Optical Scanning）易产生光线遮挡、阴影盲区；激光共聚焦（Laser Confocal Microscopy, LCM）、景深合成成像（Depth of Field Synthesis Imaging）存在景深不足问题，无法完成高深径比深孔全尺寸检测。同时，弧面检测的斜面效应、钝化 R 值（Passivation R-Value）手动拾取等问题，也会导致测量精度偏低。弧面检测存在斜面效应，成像失真，无法还原工件真实形貌；钝化 R 值（Passivation R-Value）依靠人工拾取，重复测量精度偏低，不满足量产标准。

传统设备分辨率不足，复杂结构三维形貌数据偏差较大。

大纵深 + 高精度，突破传统设备局限

设备最大扫描深度（Maximum Scanning Depth） 可达 130mm，Z 轴测量精度（Measurement Accuracy） 为 ±2μm，兼顾大测量行程（Large Measurement Stroke）与纳米级分辨率，可应对高深径比深孔、半导体器件熔深等严苛检测场景，解决传统设备 “大纵深与高精度无法兼顾” 的痛点。

一体化多功能检测，提升量产效率

集成多维测量算法（Multi-Dimensional Measurement Algorithm），单次装夹即可同步完成孔深、高度、平面度、倾角、圆弧 R 角等形位公差（Form and Position Tolerance）检测，无需重复定位。设备检测稳定性与重复性优异，适配工业量产、半导体批量检测场景，有效提升检测效率、降低人力成本（Labor Cost）。
