摘要
一、核心用途（Core Purpose）
专为模拟集成电路（Analog IC）、微机电系统传感器（MEMS Sensor）、功率芯片（Power Chip）、晶圆精密电阻（Wafer Precision Resistor），提供晶圆级高精度阻值校准与激光修调（Laser Trimming）服务，适配车规（Automotive Grade）、工业级（Industrial Grade）、医疗级（Medical Grade）高端芯片量产需求。
二、核心硬件技术（Core Hardware Technology）
搭载闭环四轴平台（Closed-Loop X/Y/Z/θ Four-Axis Stage）、高速振镜光路（High-Speed Galvanometer Scanner Light Path）与双电荷耦合器件自动对准系统（Dual CCD Automatic Alignment System），实现微米级（Micron-Level）精准定位；新一代二极管泵浦固体激光器（DPSS Laser）能量稳定，保障全晶圆（Full Wafer）加工一致性。
三、修调良率提升7%的核心原因
高精度宽量程电阻测量单元
作为激光修调（Laser Trimming）专属高精度测量核心，是良率（Yield）提升的关键，性能全面优于竞品：
全量程优效：覆盖5mΩ~1GΩ，无测量盲区（No Measurement Blind Area），全量程内测量重复性（Measurement Repeatability）远优于竞品，误差波动（σ, Standard Deviation）较竞品低3~100倍；
竞品短板突出：V900、Keysight设备在低阻（Low Resistance）、高阻（High Resistance）区间误差骤升，测量稳定性（Measurement Stability）不足，无法适配宽量程晶圆微调需求；
核心价值：凭借碾压级测量稳定性，从源头降低总误差（Total Error），结合高斯误差模型（Gaussian Error Model）验证，直接实现良率提升7%，大幅降低芯片报废率（Chip Scrap Rate）。
2. 激光修调闭环控制流程
激光修调（Laser Trimming）最终精度，核心取决于测量稳定性（Measurement Stability）与闭环控制能力（Closed-Loop Control Capability），而非激光功率（Laser Power）。
完整闭环链路（Complete Closed-Loop Link）
测量系统（Measurement System）→ 控制器（Controller）→ 激光振镜（Galvanometer Scanner）→ 激光加工（Laser Processing）→ 实时复测（Real-Time Re-Measurement）
测量（Measurement）：实时读取芯片电阻/参数，高精度测量系统为核心支撑；
控制器（Controller）：依据测量结果，制定下一步激光修调策略（Laser Trimming Strategy）；
激光振镜（Galvanometer Scanner）：精准定位激光光斑（Laser Spot），把控加工位置精度；
激光（Laser）：刻蚀微调电阻（Etch Trimming Resistor），精准改变阻值（Resistance Value）；
实时复测：加工后立即复测，循环迭代（Circular Iteration），直至达到目标精度（Target Precision）。

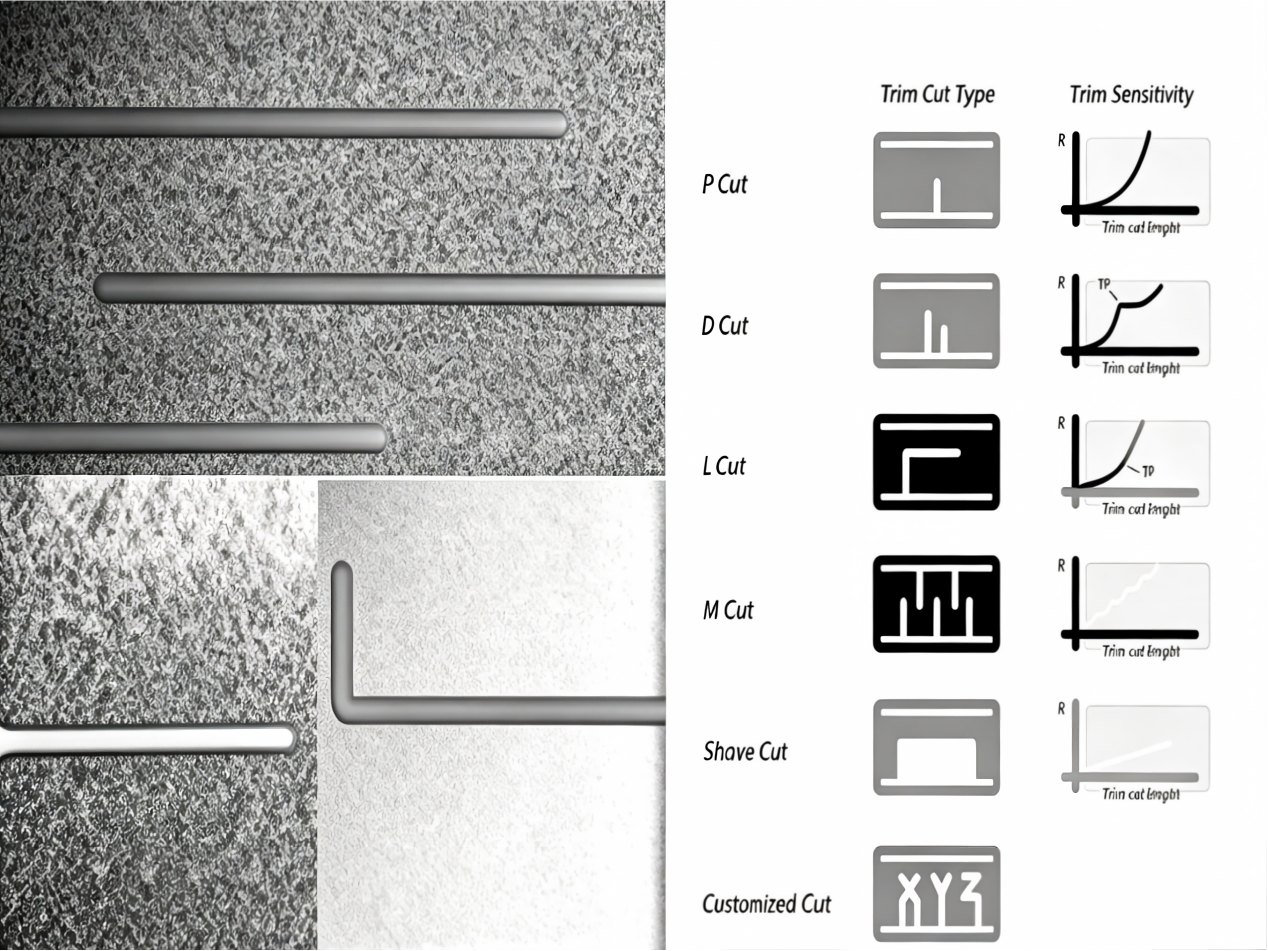

3. 灵活可自定义的调阻切割工艺
配备多种调阻切割工艺，适配不同应用场景，灵活满足定制需求：
P切（P-Cut）：速度快，适配精度要求较低的场景；
D切（D-Cut）：高精度，适配低方阻需求；
L切（L-Cut）：高精度，适配多方阻场景；
M切（M-Cut）：电阻提升幅度大，适配特定阻值调整需求；
修边扫描切（Trimming Edge Scan Cut）：支持高压隔离（High-Voltage Isolation），可自定义工艺参数。
4. 自动化与产线适配
与探针台（Probe Station）一体化集成，无缝对接自动测试设备（ATE），实现测试-微调-复测闭环；支持全自动晶圆上下料，兼容SECS/GEM半导体设备通信标准，可适配7×24小时无人量产（Unattended Mass Production），高效匹配产线需求。
